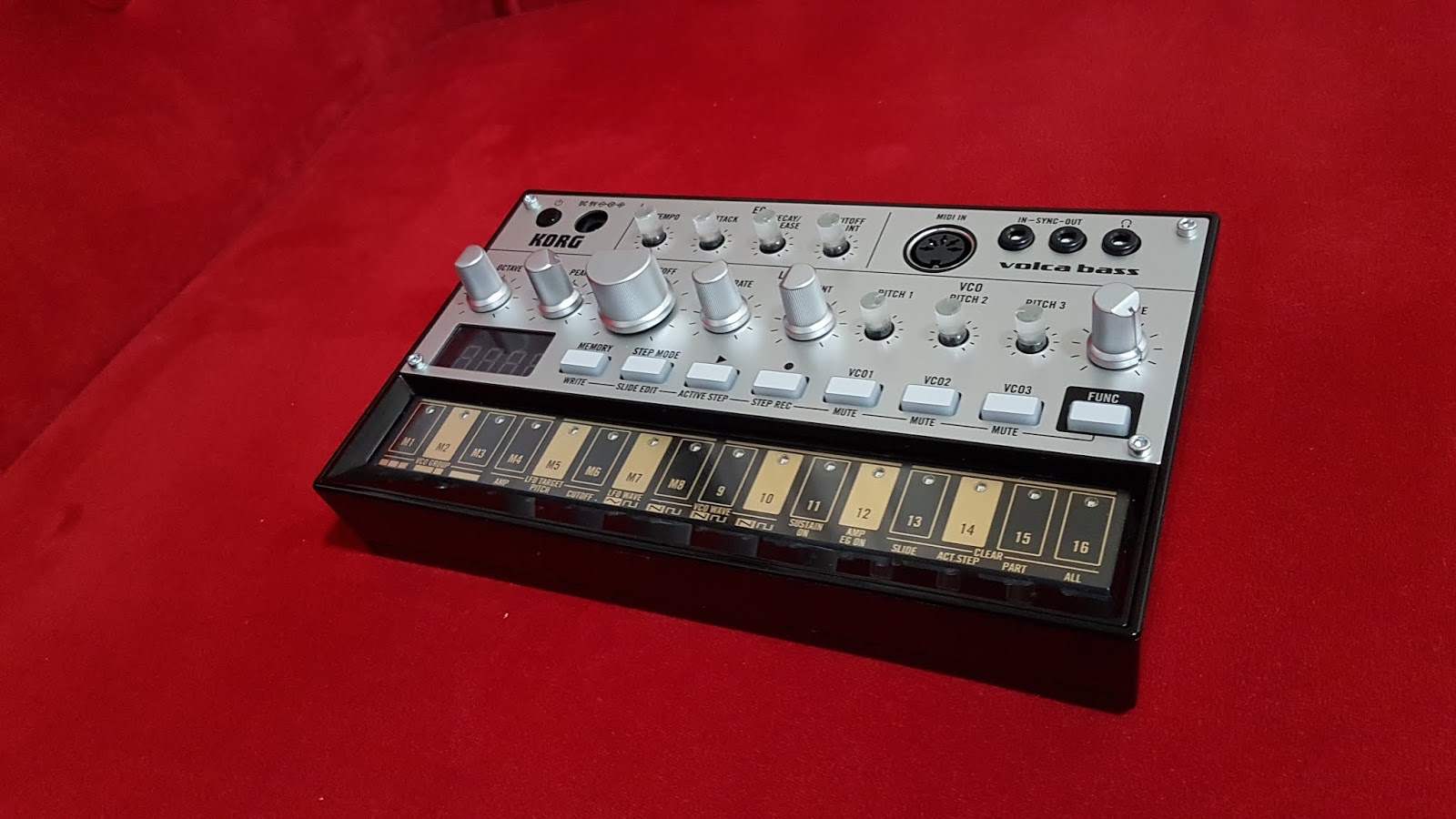

O Volca Bass proporciona ao músico a criação de som de baixo analógico surpreendentemente potente para o tamanho e o preço do equipamento.
Neste artigo vamos mostrar as características do Volca Bass e, ao final, vamos mostrar como afinar o seu Volca Bass para ter o característico som do clássico Moog. Ainda apresentaremos um vídeo mostrando a sincronização entre os Volcas.
O equipamento possui três VCOs (Voltage Controlled Oscillators), um VCF (Voltage Controlled Filter), um EG (Envelope Generator), um VCA (Voltage Controlled Amplifier), um LFO (Low-Frequency Oscillator) e um sequenciador (loop sequencer).
- VCO (Voltage Controlled Oscillator) - oscilador, cujas características, como frequência, podem ser controladas de forma analógica por meio de uma voltagem. O Volca Bass possui três VCOs, o que permite polifonia;
- VCF (Voltage Controlled Filter) - filtro cuja característica, como frequência de cutoff (frequência de corte), é controlada analogicamente por meio de uma voltagem;
- VCA (Voltage Controlled Amplifier) - amplificador cujo ganho é controlado por uma voltagem;
- EG (Envelope Generator) - circuito eletrônico capaz de gerar uma forma de onda, cuja amplitude (voltagem) é usada para controlar os outros módulos do sintetizador;
- LFO (Low-Frequency Oscillator) - oscilador que oscila em muito baixa frequência, usualmente abaixo do espectro audível, e pode modular os parâmetros do sintetizador, mudando as características do som gerado pelo sintetizador. O LFO permite criar um estilo musical Dubstep;
- Sequenciador - armazena na memória uma sequência de notas, que pode ser editada e executada no equipamento, permitindo a criação de loops que podem ser modificados ao vivo, por meio do recurso de ACTIVE STEP, permitindo performances dinâmicas. O sequenciador dos Volcas é baseado no sequenciador do Electribe da Korg e possui 16 passos.
Para entender como estes componentes são capazes de produzir o som, devemos saber que:
- Pitch (ou altura) é a característica do som que permite que ele seja ordenado em uma escala de frequências. É a principal característica da onda gerada pelo VCO;
- Volume (ou amplitude) corresponde ao formato do som;
- Timbre é a característica do som que permite diferenciar um oboé de um violino. O timbre está relacionado com as frequências harmônicas que compõe o som;
- Modulação de Pitch (modulação de oscilador) é a modulação da frequência gerada pelo VCO. Pode produzir, por exemplo, o característico efeito de vibrato;
- Modulação de amplitude (ou volume) é a modulação do ganho do sinal no VCA. Pode produzir, por exemplo, o efeito de tremolo;
- Modulação do filtro (modulação de VCF) é aquela que muda o componente harmônico do som, ou seja, as diversas frequências que formam o timbre característico do som.
Para entender o componente harmônico de um som, devemos saber que cada som possui um espectro de frequências que, combinadas, formam o timbre do som, conforme podemos ver no seguinte gráfico que mostra o espectro de frequências de um som:
Com relação às conexões disponíveis no equipamento, o Volca Bass possui conexão MIDI IN, conexões SYNC IN/SYNC OUT (para sincronização com os outros Volcas e com o Korg Monotribe) e saída de áudio.
A seguir detalhamos o painel do equipamento, suas características e recursos.
PAINEL E RECURSOS
1. Botão liga/desliga e conector para fonte de alimentação (9V, 3A, positivo no meio).
2. Tempo do sequenciador, que determina a velocidade em que o loop vai ser executado.
3. Gerador de envoltória (EG ou Envelope Generator) - O gerador de envoltória controla a frequência de corte do VCF e a amplitude (volume) do VCA, por meio de uma voltagem gerada, cujos parâmetros são ATTACK, DECAY/RELEASE e SUSTAIN. O parâmetro SUSTAIN pode ser ligado ou desligado por meio das teclas FUNC + STEP 11. O botão CUTOFF EG INT controla a intensidade onde a frequência de corte do VCF é modificada pelo EG. As teclas FUNC + STEP 12 determinam se o EG vai controlar, ou não, o ganho do VCA.
O primeiro gráfico (a esquerda) mostra a curva de envelope no caso de SUSTAIN desligado e o segundo (a direita) mostra a curva no caso SUSTAIN ligado.
4. Conexões: MIDI IN; SYNC IN; SYNC OUT; e saída de áudio.
A sincronização é feita de forma que a saída SYNC OUT, do equipamento que desempenhará o papel de mestre, é conectada na entrada SYNC IN do equipamento escravo, por meio de um cabo TRS 3,5 mm estéreo.
5. Botão de oitava. O Volca Bass é capaz de produzir 6 oitavas. Ao girar o botão, a informação sobre a oitava selecionada vai aparecer no Display do equipamento.
6. Display. Exibe parâmetros sendo modificados no painel.
7. Controles do VCF: PEAK; e CUTOFF. CUTOFF ajusta a frequência de corte do filtro. PEAK enfatiza o componente harmônico da frequência de corte (quanto mais para a direita, mais ênfase).
O seguinte gráfico mostra o que é a frequência de corte:
8. Controles do LFO: RATE; e INT. RATE controla a velocidade do LFO. INT controla a profundidade, ou intensidade, da modulação de LFO. A forma de onda do LFO pode ser modificada pelas teclas FUNC + STEP 7.
9. Os três botões controlam a afinação, o PITCH (altura), de cada um dos VCOs.
10. Controle de volume de saída de áudio.
11. Botões de controle de funções
As combinações de teclas FUNC + STEP 1, FUNC + STEP 2 e FUNC + STEP 3 definem o número de VCOs no grupo habilitado, sendo 1, 2 ou 3 VCOs respectivamente.
Os VCOs, dentro do grupo, podem ser individualmente emudecidos ou voltarem a produzir som (função MUTE) usando FUNC + VCO 1, FUNC + VCO 2 ou FUNC + VCO 3.
As teclas PLAY e RECORD permitem executar e gravar sequências.
As combinações de teclas FUNC + ACTIVE STEP liga o modo active step, que permite que cada passo da sequência seja ligado ou desligado nos botões de STEP. Os passos desabilitados são pulados durante a reprodução e a gravação. Os leds nos botões de STEP ligam ou desligam dependendo dos passos que estão habilitados ou não.
As teclas FUNC + STEP REC ligam o modo de gravação em STEP (passos). Este modo permite entrar com as notas uma a uma, passo a passo.
A tecla STEP MODE habilita o modo step mode em que os passos da sequência podem ser ligados ou desligados durante a execução, ao vivo.
As teclas FUNC + SLIDE EDIT habilita e desabilita o modo slide de edição para cada um dos passos. O sliding permite obter um efeito de conectar os passos, tornando suave as transições entre as notas nos passos.
O Volca Bass possui oito memórias para armazenar oito sequências na memória do Volca Bass. Tecla MEMORY + M1-M8 recupera uma sequência e FUNC + MEMORY + M1-M8 salva uma sequência em uma das oito memórias.
12. Dezesseis teclas de STEP. Ao executar notas, as teclas brancas do Volca Bass correspondem às pretas (semitons) de um piano e as pretas do teclado do Volca Bass correspondem às brancas de um piano ou teclado convencional. A tecla mais a esquerda corresponde a um LÁ, e a mais a direita a um DÓ.
13. Habilita o grupo de VCOs (1, 2 ou 3 VCOs)
14. Controles do LFO
- FUNC + STEP 4 - o volume muda ciclicamente
- FUNC + STEP 5 - a afinação (pitch) muda ciclicamente
- FUNC + STEP 6 - a frequência de corte muda ciclicamente
- FUNC + STEP 7 - ajusta a forma de onda do LFO
15. Muda a forma de onda do VCO
16. Controles do EG: FUNC + SUSTAIN ON; e AMP EG ON.
- FUNC + STEP 11 - Sustain on habilita o sustain no envelope do EG;
- FUNC + STEP 12 - quando acionado, o EG modifica o volume, controlando o VCA.
17. Opções para limpar a memória.
- FUNC + STEP 13 - desabilita o sliding para todos os passos do VCO selecionado;
- FUNC + STEP 14 - desabilita todos os passos ativos para o VCO selecionado;
- FUNC + STEP 15 - apaga todos os dados de sequência para o VCO selecionado;
- FUNC + STEP 16 - apaga todos os dados.
AFINANDO O VOLCA PARA PRODUZIR SOM DE MOOG
VÍDEO
